中興通訊WLAN組網方案--無線AP



中興通訊WLAN組網方案
1.7 設計原則
1.7.1 全面遵循行業標準規范
ZXV10 WLAN系統嚴格遵循國內外行業和各大運營商企業的標準規范，保證系統良好的標準性和互通性，有利于設備采購的選擇靈活。
1.7.2 滿足各種應用場景靈活組網
WLAN 網絡的發展是一個有線網絡的延伸過程，根據不同的客戶需求、不同的網絡現狀采用不同的WLAN應用場景進行有線無線的混合組網。ZXV10 WLAN系統提供系列化WLAN AP設備，滿足各種用戶無線接入需要，可以根據網絡需求。
1.7.3 滿足投資有效性需求
WLAN網絡建設應充分考慮投資與效益的均衡，注重投資成本的整體回報。WLAN技術產品、商業市場的成熟和產業鏈的完善，使得WLAN具備了大規模商用部署的條件。國內外各運營商都積極進行了WLAN建網模式的實踐探索。WLAN在提升用戶ARPU值和降低運營商CAPEX/OPEX方面的具有巨大潛力，因此建議積極引入WLAN技術來新建和改造接入網，實現有線網絡的延伸。
1.7.4 滿足電信級設備的高可用性和可靠性要求
WLAN網絡目前主要面向熱點商業客戶，并逐步成為用戶多業務接入方式之一，應充分考慮系統和網絡兩個層面高可靠性保證。ZXV10 WLAN高性能的處理器和無線射頻控制技術，確保信號強度和信號質量輸出穩定；保證設備穩定運行；為重要客戶提供可靠的業務接入。
1.7.5 滿足可運營可管理要求
中興通訊WLAN網管系統支持SNMP 協議和TR06協議，同時符合我國通信行業標準和運營商企業規范。北向支持CORBA等接口規范，可實現與運營商營帳、資源等系統和平臺的無縫對接。
1.7.6 完善的安全認證機制
WLAN網絡需要具備阻止XDos 攻擊，病毒自動隔離等功能，支持Ping 線路故障診斷。系統必須支持WEP、WPA、WPA2、802.1X等加密方式和認證，同時保障用戶認證過程中用戶名和帳號的安全，用戶數據通訊過程中用戶數據的安全及WLAN接入網絡的安全。
1.7.7 可擴展性，可支持漫游
WLAN統一方案，可分期建設，全網漫游，從而提高網絡價值和業務競爭力。方案易于根據WLAN技術的發展而升級到新技術，比如AP產品根據網絡組網需要進行的功能升級等。
1.8 胖瘦AP方案的選擇
在WLAN 網絡中，目前有兩種典型的組網方式：
1 分布式組網：AP+有線交換機，即“胖AP”FAT AP方式；
2 集中式組網：AP+AC無線控制器，即“瘦AP”FIT AP方式。
1.8.1 FAT AP方式
FAT AP方式是傳統的WLAN組網模式，它采用AP＋有線交換機的分布組網模式，各WLAN AP 分散在各自覆蓋區域里，獨立完成用戶的無線接入、用戶權限認證、用戶安全策略實施，對WLAN 網絡設備的管理也是分布式的。
分布式組網的特點是產品的成熟度較高，可重用現網的BRAS設備，整網的安全風險低。這樣的網絡適合各個AP之間關聯度不高，用戶較少的場景，簡單快速。
組網如圖1：

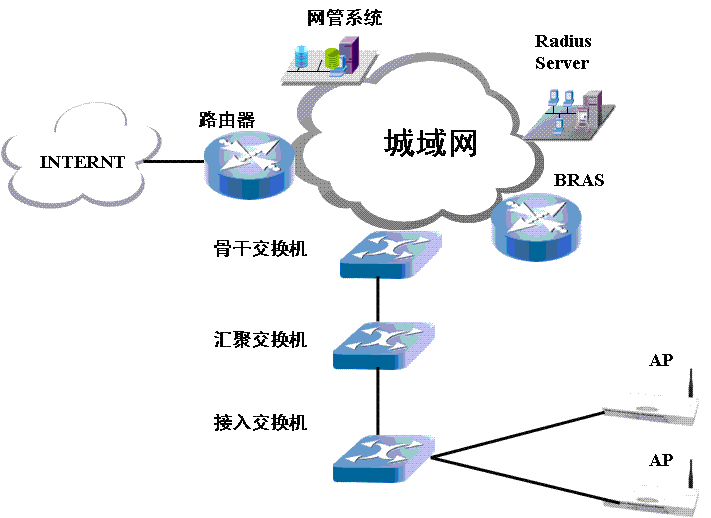

圖1 胖AP分布組網示意圖
1.8.2 FIT AP方式
FIT AP的組網方式采用的是一種全新的WLAN 網絡架構，即無線控制器（AC）＋瘦AP 的集中模式（簡稱AC+AP），無線控制器（AC）＋瘦AP 集中控制架構對設備的功能進行了重新劃分，其中無線控制器負責無線網絡的接入控制、轉發和統計、AP 的配置監控、漫游管理、AP 的網管代理、安全控制；而瘦AP 負責802.11 報文的加解密、802.11的PHY 和MAC功能、接受無線控制器的管理、RF 空口的統計等簡單功能。特別，802.11報文轉換成802.3報文在瘦AP上完成，比在AC上進行報文轉化的優勢在于大大降低了對AC處理能力要求，降低運維的難度。
集中控制型組網的特點是具有集中的網絡管理功能、無縫漫游、AP零配置安裝、自動RF管理等優點，適合某區域內AP數量需求較多、有漫游需求的大規模的組網建設。
組網如圖2：

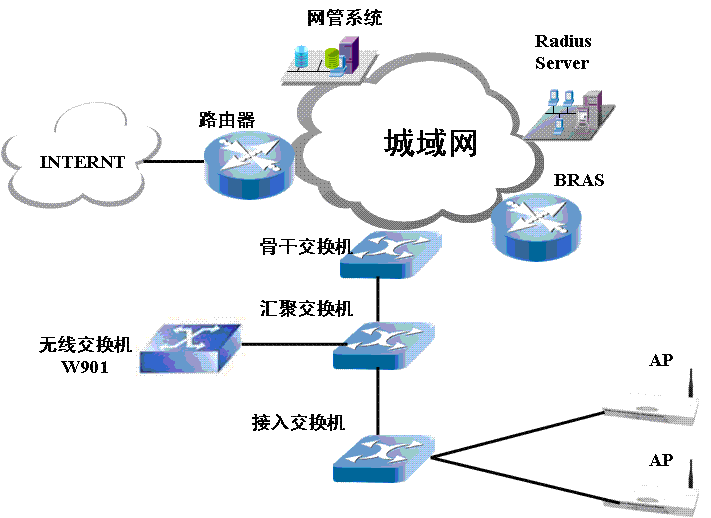

圖2 瘦AP集中組網示意圖
中興公司可同時提供瘦AP方案和胖AP方案，以及相應的WLAN設備。無線接入AP產品可通過軟件升級在胖AP和瘦AP之間進行切換。本建議書以下章節，如無特別說明，均適用于兩種模式。
